DIC应变场测量分析系统

高精度全场三维位移场、应变场、温度场耦合测量

首页 > 产品中心 > DIC应变场测量分析系统
DIC准静态应变测量系统
2000万像素

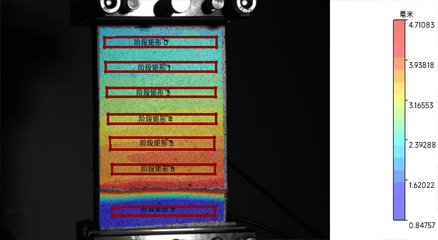

全场三维形变、位移、应变测量

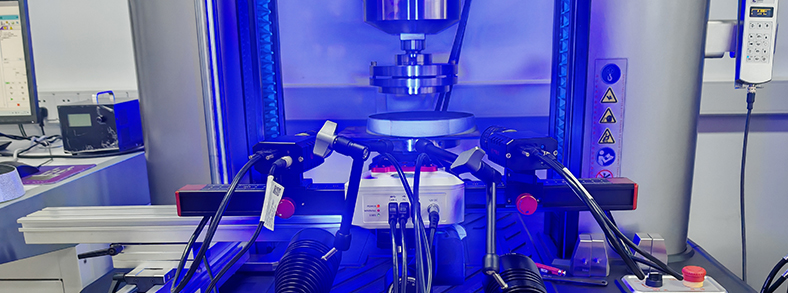

千眼狼RVM-STD专注于材料在缓慢加载过程中的稳态力学行为分析，采用超清分辨率相机，并与电子万能试验机等加载设备协同，实现力学信号与图像序列的亚秒级同步，提供高精度位移与应变分辨率，是准确测量弹性模量、泊松比及分析复杂结构应力集中现象的有力工具。
性能参数
型号
RVM-STD-DH500
RVM-STD-DH1200
RVM-STD-BM1200
相机数量
2
2
2
分辨率
2448×2048
4096×3000
4096×3000
帧率
75fps
30.5fps
29fps
测量视场
10～500mm
10～1000mm
10～1000mm
位移精度
≤0.01pixel
≤0.01pixel
≤0.01pixel
应变精度
≤100με
≤50με
≤50με
应变测量范围
0.005%~2000%
0.005%~2000%
0.005%~2000%
