振动模态分析

模态分析是结构力学特性研究及设备故障诊断的重要方法。通过模态分析结构物在某一易受影响的频率范围内各阶主要模态特性,预估结构在内外振源作用下产生的实际振动响应,为结构物的振动特性分析、振动故障诊断和预报、结构动力特性的优化设计提供重要依据。

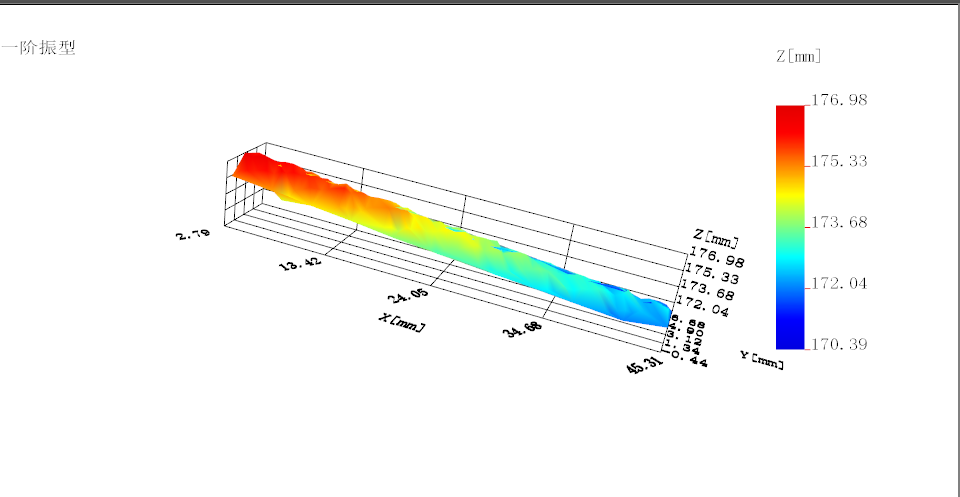

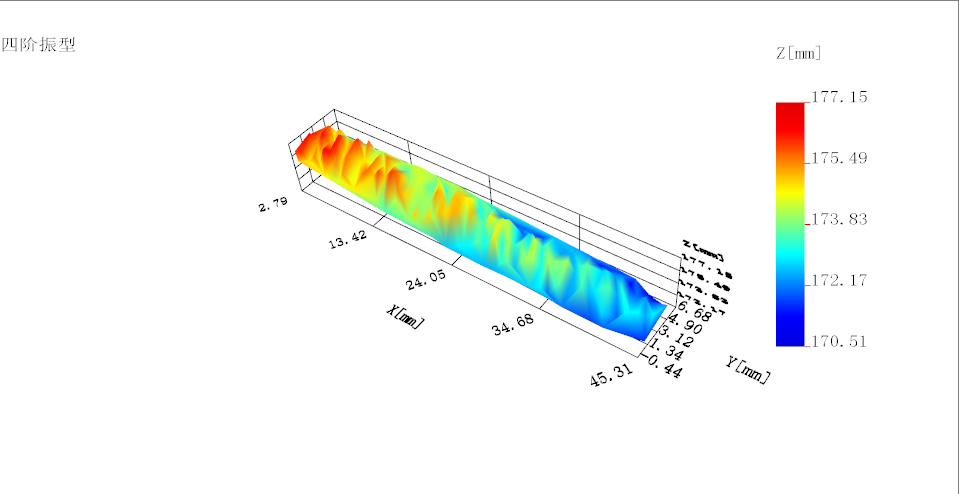

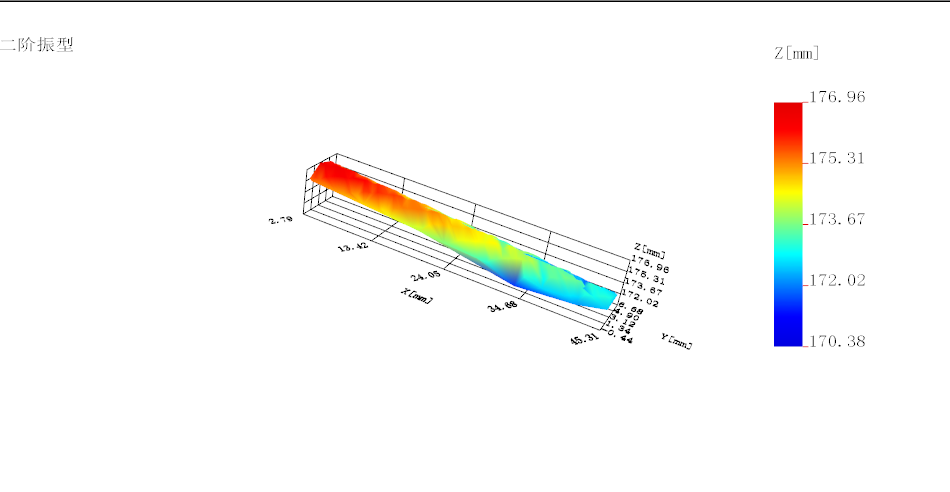

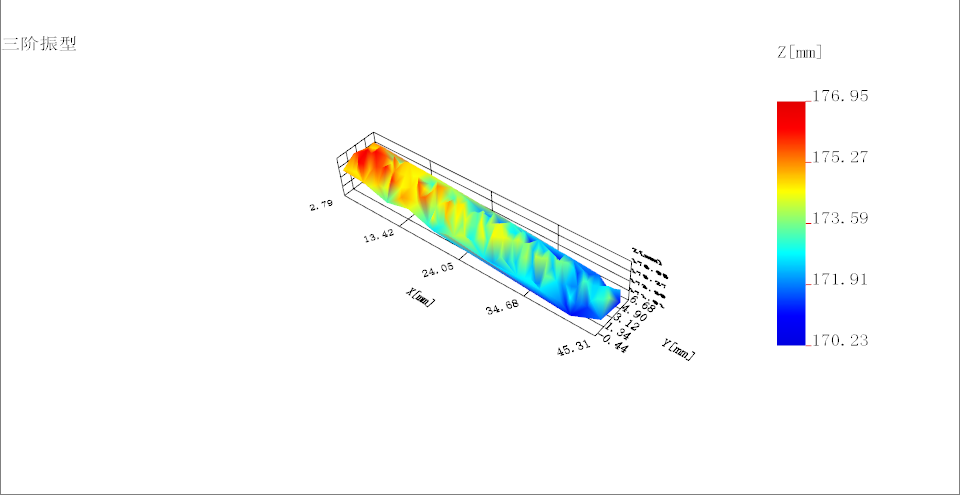

千眼狼PMLAB光学应变测量系统(DIC)振动模态功能可测量分析出结构运行过程中的多阶固有频率、阻尼比和各阶振型,而被广泛应用于航天航空、汽车、船舶、土木建筑等领域,为研究各类振动特性提供了一种可视化、非接触式的测量分析方法。

该系统在激振力无法测量的情况下具有独特优势,结构处于实际工作状态时,传统激励方式变得困难,不易实现,而结构的行为也不同于实验状态。因此,模态分析可将振动实验简化为响应测量,便于机械状态监测和结构健康监测等。


应用案例-汽车零部件模态分析

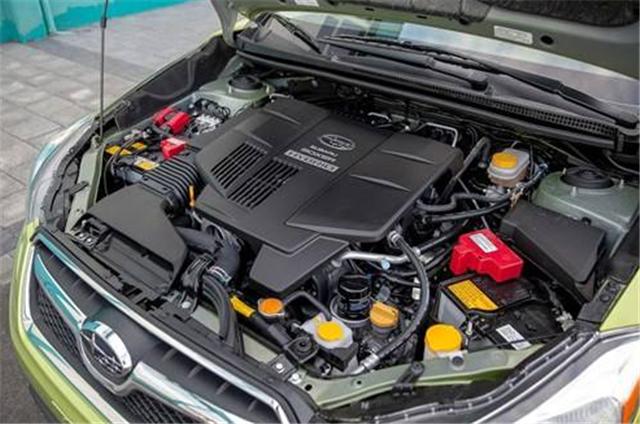

降低噪声和减少振动是汽车设计中非常重要的部分,振动模态分析可以快速有效地测量汽车零部件运动过程中的震动、偏移。发动机启动、车门开关、汽车碰撞实验等运动过程中,都会产生激励特性,系统可以测量分析零部件运作过程的固有频率、阻尼比等信息,研究振动产生噪声成分和提供噪声的比重,进行设备故障检测和在线评估。



应用案例-土木工程模态分析

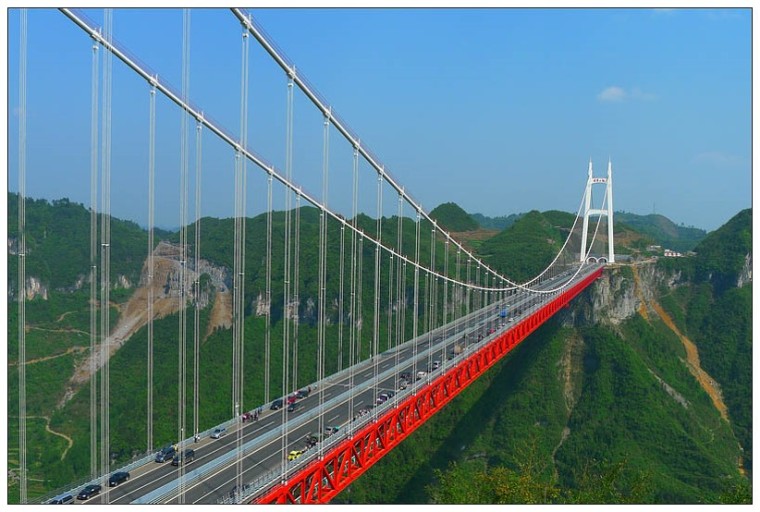

土木工程结构在载荷下的变形特性研究对防震抗震至关重要。振动模态分析可以评估悬索桥在强风激励下是否会发生共振,通过计算响应数据可以评估桥梁寿命,为地质灾害防治研究、建筑防震抗震研究提供精准科学分析数据支持。



应用案例-航天航空设备模态分析


航天器研发过程中,需要对发射过程和空中飞行环境的响应进行观测分析,系统通过航天器发射过程中不同阶段振动频率和各阶振型,判断其是否会在该飞行环境和发射过程中产生损坏情况,有助于识别故障。


总结

千眼狼PMLAB光学应变测量系统(DIC)可测量全场应变、位移、速度、加速度、振动、模态分析等,对于传统测量方法的局限性,该系统提供了一种非接触式、可视化测量方法,解决了大视场测量以及设备、人为操作等测量误差问题。系统应用于材料应变力测量、结构损伤机理研究、质量检测评估等,为我国各领域技术研究、损伤评估、故障识别提供精准测量。
