恭贺第十三届全国流体力学学术会议顺利召开

承办>>>哈尔滨工程大学

时间>>>2024.8.9~8.13

地点>>>哈尔滨-华旗饭店

展位>>>千眼狼4号展位

看点>>>流体力学领域最新研究进展、学科发展未来趋势、科研重大需求

…………………………………………

千眼狼PIV测量系统,软件、硬件全部创新自研

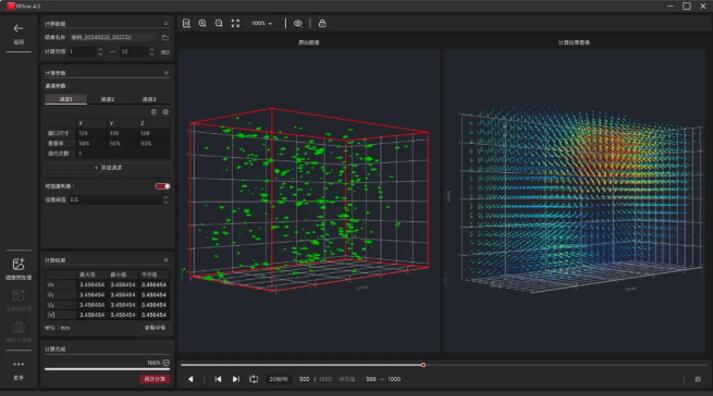

PIV测量软件,适用于2D2C,2D3C,3D3C,PTV,气泡测量等应用场景

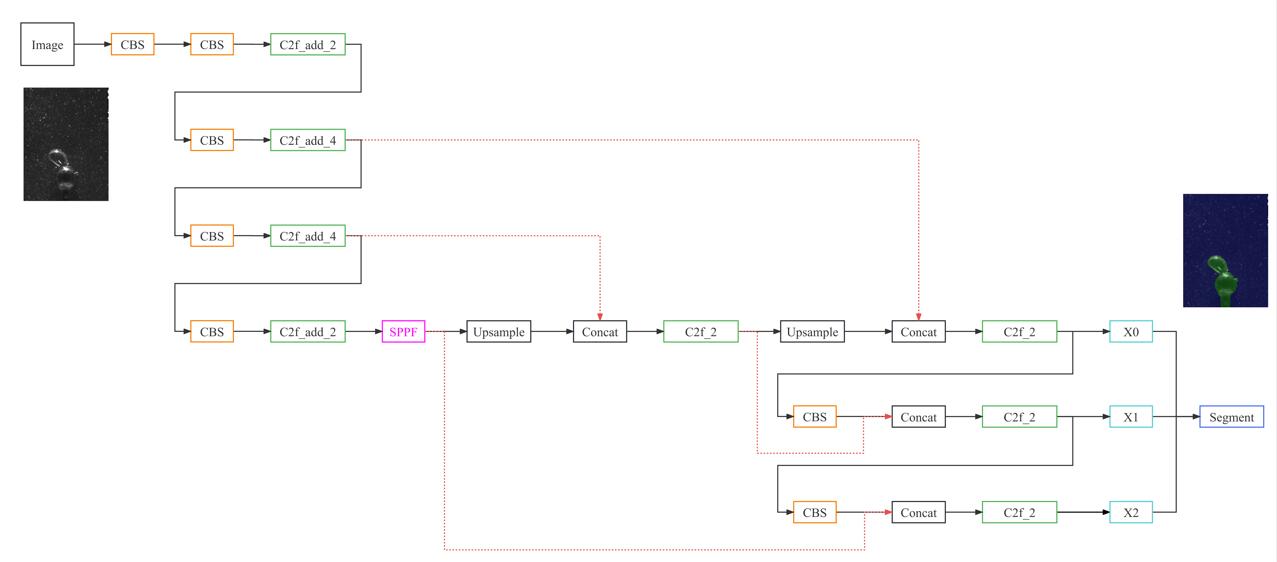

集成最新深度学习分割模型与背景分割技术

支持实时分析并显示速度场

支持POD分解法实现时空解耦

集成PTV粒子跟踪算法

具备层析PIV技术研究复杂流场结构

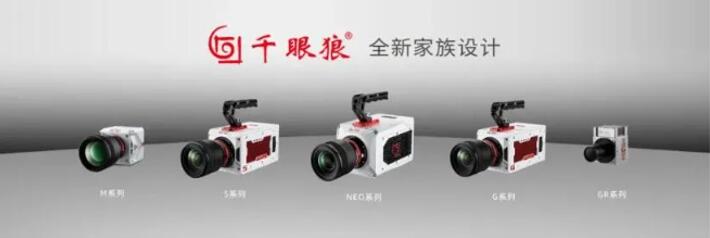

千眼狼PIV高速摄像机、PIV超清相机

1280×1024@25000fps,PIV跨帧间隔250ns

2560×1920@2000fps,PIV跨帧间隔300ns

5120×4096@36fps,PIV跨帧间隔200ns


…………………………………………

应用领域-湍流与稳定性

高速摄像机,时空的显微镜,放大时间尺度,观察流动模式,识别层流与湍流区域,捕捉流体流动的瞬态序列图像,用于后续piv粒子图像互相关分析。观察湍流的起始点、稳定性边界。


PIV测量软件基于粒子图像测速技术,对捕获的瞬态序列图像运用直接数值模拟DNS、雷诺平均模拟RANS、大涡模拟LES等方法对湍流现象发生进行预测。计算多个矢量方向上流动速度、速度剖面、湍流强度,以分析其流动特性。

应用领域-水动力学

高速摄像机可捕捉水、液体在压力、温度变化下发生的瞬态现象,如空化、分层流、尾迹流等,采集∆T时间的序列图像,支撑图像后处理。


PIV测量软件可视化再现测量对象的速度场、涡结构,水下及出、入水过程中的空化流动、气泡或液滴形态学、动态学指标等。

应用领域-微纳尺度流动

高速摄像机捕获微纳尺度高速流动现象,如微射流/液滴撞击形成液膜的流动形态,气泡的生成与溃灭,微通道两种不同流体的高速混合等瞬态形象。


自研Micro-PIV系统由PIV高速摄像机、导光臂、激光器、光学平台、定制光路、Rflow粒子图像测速系统软件组成,支持测量微通道流速矢量场,彩色云图可视化呈现涡量、旋转强度、Q准则变量和结构化涡量等运动学参数。

应用领域-多相流与非牛顿流体力学

界面处发生的相态之间质量、动量、能量的交换通常是高速的、复杂的,千眼狼超高速摄像机通过高速捕捉瞬变运动过程,慢速回放特征现象,有助于理解相态转变机理。


PIV测量软件整合传统piv技术与重构技术,基于乘法代数法,可对重构的两个相邻时刻粒子分布进行三维互相关计算,重构两相流三维复杂流场,拟合速度等值面,支持采用Q准则计算涡结构等。

应用领域-水下爆炸力学

高速摄像机捕捉爆炸产生的冲击波、气泡生成、脉动、溃灭等瞬态现象。


PIV测量软件可视化追踪气泡的脉动过程,支持气泡形态学、动态学指标测量。

应用领域-风工程与空气动力学

高速摄像机用于捕获运动物体的跨、超声速风载荷下气动现象。


高时空分辨率PIV系统可计算动物体气流场的速度、湍流强度等参数,验证计算流体力学CFD模拟结果的准确性。

应用领域-散热流体机械

高速摄像捕获散热流体机械中发生的热流体-气泡生成、气泡溃灭等瞬态现象,观测并定位气泡动力学行为的诱导因素如射流。


PIV测量软件可对流体机械内部流场进行可视化测量,为研究人员提供流速、涡量、温度、密度等信息。

……………………………………

千眼狼PIV流体测量实验室

实验室简介>>>千眼狼piv流体测量实验室是中科视界参照国内重点高校流体力学实验室标准重点建设的研发基地之一,由风洞实验装置、水洞实验装置、带翼型/圆柱型阻流体涡流场显示及测量教学演示平台组成,占地面积200m²。实验室拥有专业技术支持团队40余人,博士7人,提供基于高速摄影、粒子图像测速、深度学习的系统级解决方案,面向广大高校、科研院所研究人员开放。


风洞简介>>>直流吸式风洞设计,实验段尺寸0.25m×0.25m×0.7m,设计风速范围4~50m/s,湍流度≤0.7%,应用于建筑物载荷及流场特性研究,风力机气动特性研究,大气边界层特性研究。

水洞简介>>>立式动力循环设计,实验段尺寸1.2m×0.3m×0.3m,设计流速范围0.1m/s~5m/s, 具备变频调速功能,应用于水动力学中的可视化实验,研究低雷诺数下水的空化、水的弹性、湍流尾流、流体机械等水流体力学现象。
