1、视频引伸计在材料性能测试中的应用

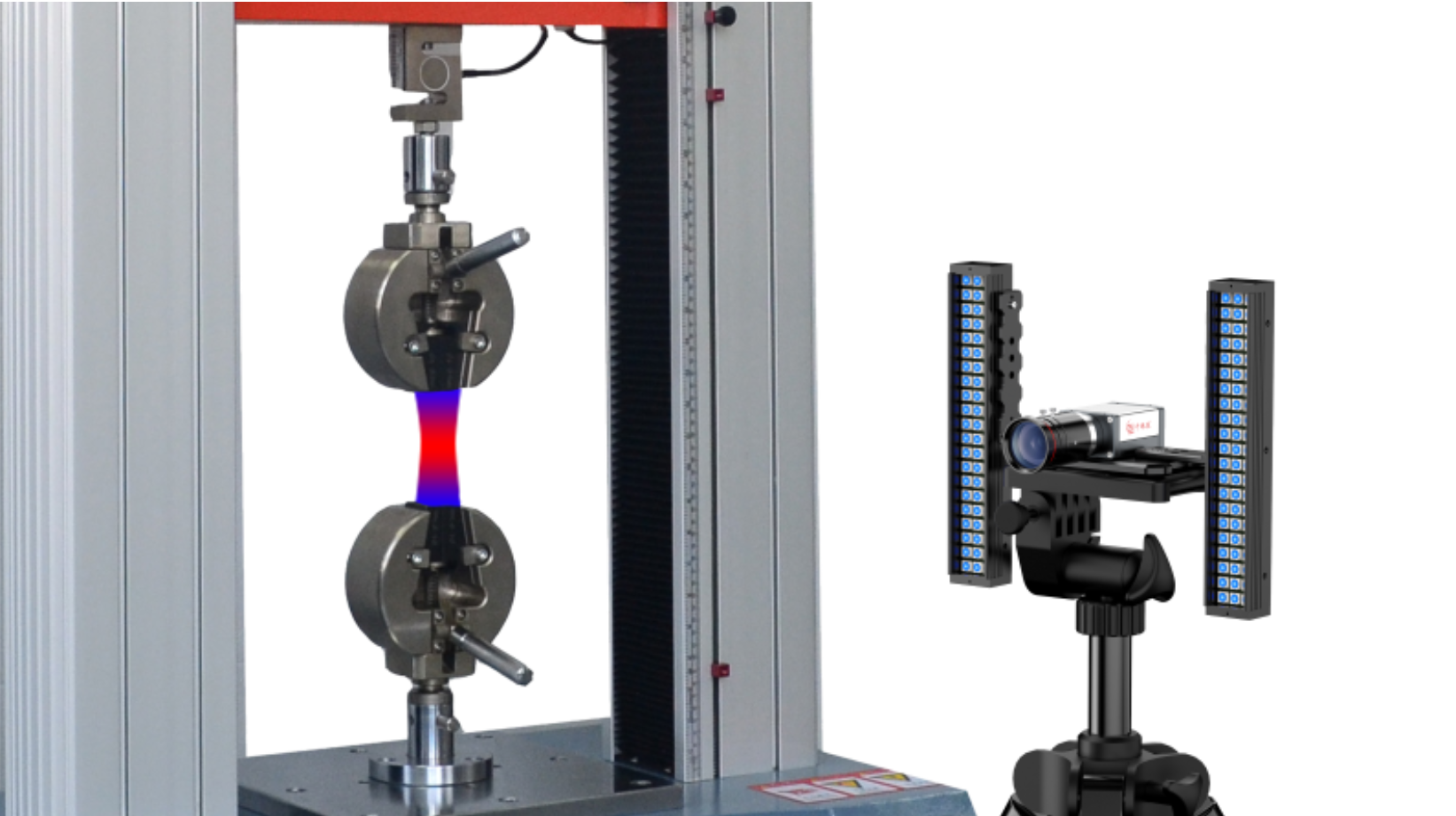

当代加工制造业发展迅速，对加工材料的性能要求越来越高，相应地，材料性能的检测手段也越来越先进。为满足日益增长的多元化测试要求，千眼狼推出新一代视频引伸计——RLVE系列，是机械式引伸计、激光扫描系统和应变计等强有力的替代品。 千眼狼频引伸计是一种非接触式实时高精度应变测量系统，它基于搭载高性能CMOS传感器的相机及实时图像处理算法，通过实时记录实验过程的序列图像，分析图像特征变化，可动态测量试件应变变化，精准快速实现传统引伸计的功能。视频引伸计可同时进行纵向、横向两种应变进行测量，实时得到并展现试件的纵向和横向位移、应变曲线，数据支持与各类试验机信号互通，系统适配于各类电子万能试验机，将应变信号实时反馈给试验机做闭环控制，既能用于硬质合金的常规拉伸、压缩等试验，也能用于伸长率较大的塑性材料的力学性能测试，包括塑料、纺织品、纸张、薄板和箔材以及电线等。 RLVE系列视频引伸计有诸多接触式引伸计无可比拟的优势，为用户提供了更大的灵活性，并在广泛的应用中提供了最佳的可用精度数据。 2、产品特点 非接触测量 适用于任何材料，任何测试环境； 操作简便，只需几分钟完成调试与测量； 避免应变片等接触式测量⼿段的额外影响。 全流程跟踪 测量可视化，实时保存实验过程图片信息； 试样断裂不会损坏测量装置，可全流程追踪。 标距自定义 ⾃定义标距⼤⼩，从毫米到数百毫米任意设定； 标距误差对应变量不产生任何影响。 计算功能丰富 支持与试验机通讯，获得应力应变曲线； 对纵向、横向应变同时计算，拥有泊松⽐、弹性模量计算功能。 全场应变测量 支持DIC软件后处理获得全场位移、应变信息。 3、应用
材料力学性能测定（弹性模量、泊松比、N值、R值等）
塑料薄膜等柔性材料测试 微小试件测试（＜5mm）
⾼温低温等复杂环境下的拉伸测试
橡胶等材料⼤变形测试
疲劳测试……
4、视频引伸计与应变片对比实验
①实验设备：视频引伸计、拉伸机、电阻应变片
②实验过程：
下图中左右两个方块状物为拉伸机夹头，夹持试件。试件背面用于应变片测量，黏贴应变片，测量拉伸过程中的应变变化；试件观测面用于视频引伸计系统测量，此面制散斑，可测量拉伸过程中任意两点连线的线应变变化，此实验中仅计算对应于背面应变片位置的线应变。拉伸机与引伸计系统同步采集。

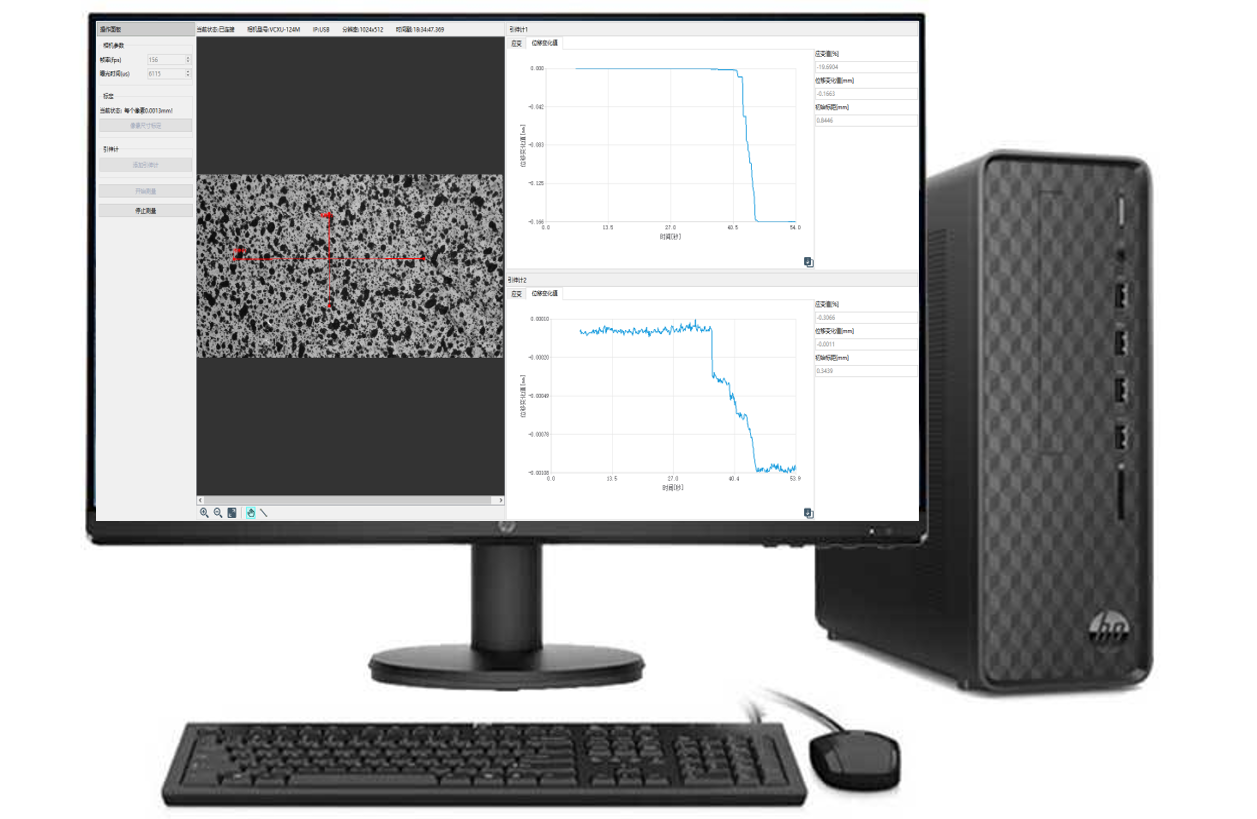

引伸计系统计算时在采集到的第一帧初始图像中绘制两条平行的引伸计（引伸计1、2）和一条垂直拉伸方向的引伸计（引伸计3）。绘制两条平行的引伸计1、2是为了用此两条引伸计数据取平均以与应变片得到的数据相比较；引伸计3的绘制可以方便同时得到垂直拉伸方向的应变变化情况，进而方便计算泊松比等参数。
③实验结果

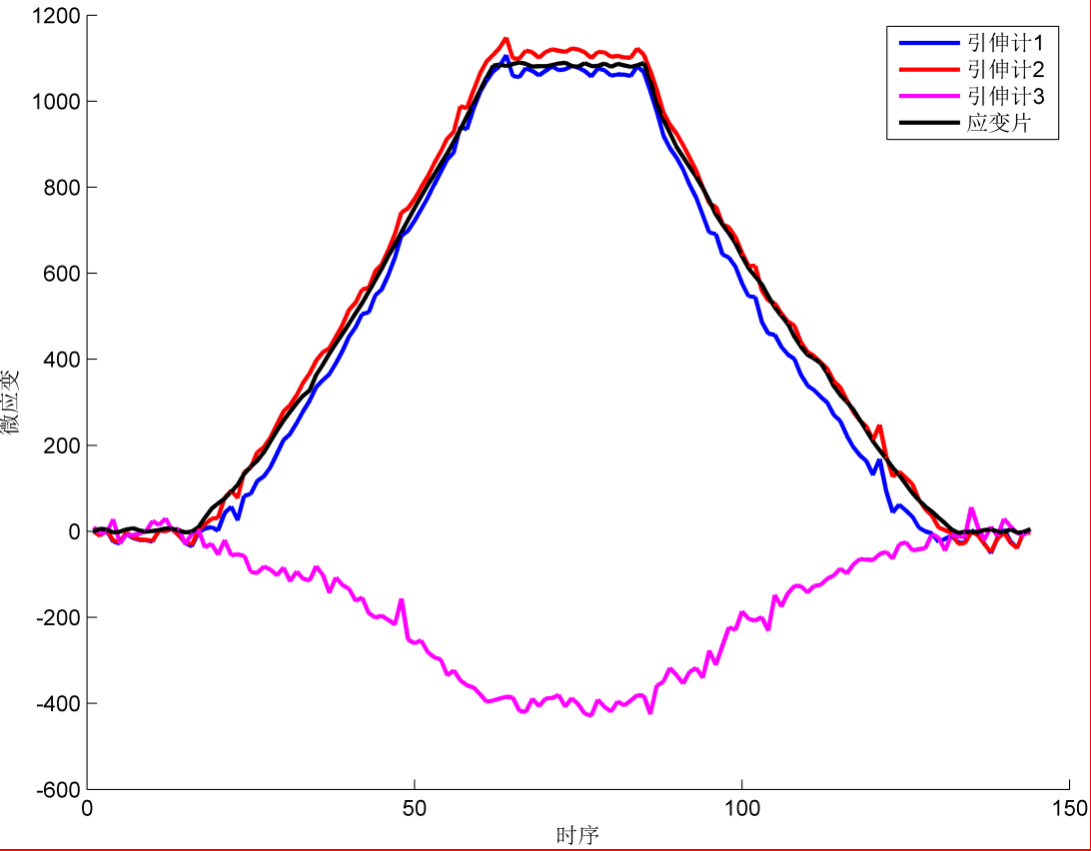

将引伸计得到的所绘三条引伸计的线应变时序曲线和应变片得到的时序曲线绘制出来，得到下图。
图中黑线为应变片测得结果时序曲线，蓝线、红线分别为引伸计1、2线应变的时序曲线。对比可以发现，引伸计得到的2条线应变时序曲线与应变片的时序曲线相差很小，蓝线、红线取平均后与应变片得到的结果差别会更小。
5、总结
千眼狼提供的多个系列的视频引伸计，分别为应用更为复杂和广泛的RLVE-PRO系列，经济实用的RLVE-STD，以及用于教育教学的RLVE-EDU系列。
